工業用油品如液壓油、變壓器油、透平油、冷凍機油、潤滑油、抗燃油等在使用過程中，由于種種原因，會混進去一些雜質，主要雜質有機械雜質、水和空氣等，這些雜質會造成腐蝕加快，增加機械磨損，降低工作效率，使油品變壞降低設備使用壽命，嚴重時會產生油路堵塞造成生產事故。為了保證設備的安全運行，需對工業用油品定期進行凈化處理，油過濾器是處理污染油液的主要凈化設備。
一、油污染基礎知識--新鄉海特
1. 油污染源。固有污染物：主要來自于液壓缸、流體、軟管、液壓馬達、管道、泵、油箱、閥門等元件；
內部生產污染物：主要來自系統組裝、系統調試、系統運行和流體變質等；
外界侵入污染物：主要來自油箱通氣、液壓缸活塞桿密封、軸承密封等；
維修中造成的污染：主要來自拆裝、油料補充等；
機械雜質：主要來自于機械磨損、密封磨損，不合格油品等；
油中水污染：主要來自于熱交換器泄漏；密封失效；潮濕空氣的冷凝；油箱頂蓋和入孔蓋配置的不當或損壞；被水沾濕的杠桿內縮；溫度降低溶解水析出變成游離水；補充不合格成品油等；
油中空氣污染：因溫度和壓力的變化造成空氣溶解度發生變化、油氧化變質產生的氣體、因腐蝕產生的氣體等。
2. 油污染物的危害：
1） 機械雜質的危害：進一步加劇機械磨損，如磨料磨損、沖蝕磨損、粘著磨損和疲勞磨損等。從而導致油品的泄漏量增大和油路堵塞可能性增大。
2） 水和化學品的危害：游離水和酸可以侵蝕金屬，發生銹斑、產生腐蝕麻坑，或使金屬表面快速腐蝕剝落；使油液變質，添加劑沉淀、油液氧化和潤滑油膜厚度減少；加快金屬表面疲勞；在低溫下形成的冰晶會使元件卡住；加快液壓元件的磨粒性磨損；在絕緣油液中喪失介電強度；水和金屬顆粒共存時，金屬顆粒起催化作用，會加速油液的氧化，迅速增加酸值。
3） 溶解空氣和其它氣體的危害：使油液起泡沫；造成系統響應遲緩，動作不規則；使系統剛度降低；使油液溫度升高；出現氣蝕，使泵受損；達不到系統設定的最大壓力；加速油液氧化等。
3. 油液污染度測定方法：
為了選定適合的油液凈化過濾器，必須對污染油液事先進行測量，以確定污染物的種類和含量，以及準確的顆粒尺寸和顆粒分布或測定出清潔度等級。常用油污染度測定方法見表一
|
方法 |
優點 |
局限性 |
|
光學顯微鏡顆粒計數法 |
提供準確顆粒尺寸及顆粒分布 |
試樣準備時間長 |
|
自動顆粒計數器法 |
快速、重復性好 |
對顆粒濃度及非顆粒性污染物：如水、空氣、膠質很敏感 |
|
顯微鏡油液污染比較法 |
在現場能迅速測出系統油液清潔度等級，也可幫助確定污染物的種類 |
只能提供近似的污染度等級 |
|
鐵譜分析法 |
提供基本參數。參數值反常時，表示需要做進一步的精密測試 |
無法檢測非鐵金屬顆粒（青銅、黃銅、硅土等） |
|
光譜分析法 |
驗明污染物種類及含量 |
無法測污染物顆粒尺寸大小，5um 以上的粒子受儀器敏感度限制，準確性較差 |
|
重量分析法 |
顯示污染物總重量 |
無法測污染物尺寸大小，兩種液樣進行比較時，只有當兩種液樣的顆粒數相差懸殊時才有意義 |
|
PCM 100 |
快速、可在線檢測，不受氣泡與水的影響 |
不提供具體顆粒數值 |
4. 除去油液中水分的常用方法:
分離式：只能除去游離水；
離心式：只能除去游離水，價格昂貴，維護繁瑣；
吸附式：可除去游離水；
真空分離式：可除去游離水、溶解水，適合單價及大批量處理；
高真空分離式：除水使用最方便，性能價格比最優，用該方法除水，不會改變?cè)鸵旱奈锢砘瘜W(xué)性能。
二、油過濾器的基本原理--新鄉海特
（1）過濾精度。公稱過濾精度：是由過濾器制造廠商給定的任意微米值，由于測試結果的重現性差，這種過濾精度已漸漸不再使用了。
絕對過濾精度：在一定的試驗條件下，能通過過濾器的最大球形顆粒直徑，代表該過濾器過濾介質（濾芯）的最大孔徑尺寸。
（2）過濾比β值。過濾器的過濾能力用過濾比βx來表示,定義為過濾器上游油液?jiǎn)挝惑w積中大于某一給定尺寸（×μm）的顆粒數，與下游油液?jiǎn)挝惑w積中大于同一尺寸（×μm）的顆粒數的比值。即：

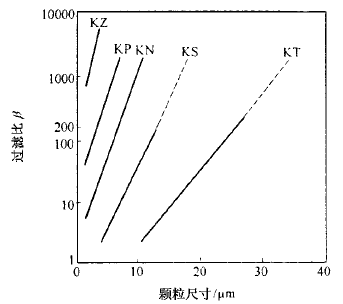

β值與顆粒尺寸如圖1所示。
圖1 β值與顆粒尺寸
圖中曲線越陡，表示濾材孔徑結構越穩定一致，在指定的顆粒范圍內過濾比越好。較平緩的曲線表示濾材孔徑不均，對指定顆粒尺寸范圍內的污染物濾除效果不好。要確定過濾精度，需要在多項通過實驗中，對不同尺寸的顆粒進行多次計數，標出每種尺寸顆粒的β值，連成一條平滑的曲線。該曲線上β值等于200μm的顆粒尺寸，就定義為該過濾器的過濾精度。

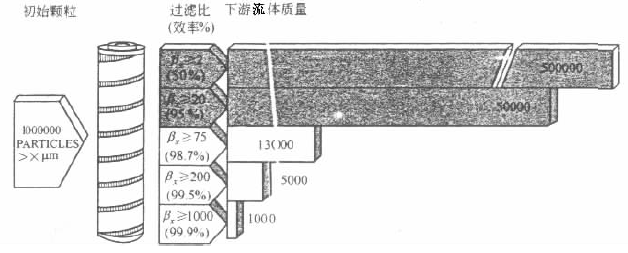

β值和下游流體質量的關系如圖2
圖2 β值和下游流體質量的關系
圖中βx≥200（過濾效率99.5%）過濾器的下游流體比βx≥75（過濾效率98.7%）過濾器的下游流體潔凈2.67倍。即β值越高其下游流體質量越好，所含有的給定的某一尺寸的顆粒越少。過濾比βx≥200 的濾芯可以最大限度地滿足系統流體清潔度的要求，同時成本較低。
另外，周期性的流量變化和過濾器壓降的增大，對β值的影響較大，均會降低過濾器的性能。要消除這一影響，在過濾器的設計中，應考慮濾材的支撐和樹脂對纖維的粘接。另外，過濾孔徑選擇要盡量小一些。
（3）額定流量：在額定工作壓力下，過濾器每分鐘的出液量，用L/min表示。
（4）水的汽化溫度與油溫、真空度的關系對照表及水的飽和曲線圖。
表1是水的汽化溫度與油溫及真空度的關系，表2是海拔高度與真空度換算關系，圖3 所示為水的飽和曲線。
表1 水的汽化溫度與油溫及真空度的關系
|
真空度/MPa |
水的汽化溫度/℃ |
油溫/℃ |
|
0.1000 |
10 |
≥20 |
|
0.0989 |
20 |
≥30 |
|
0.0969 |
30 |
≥40 |
|
0.0952 |
35 |
≥45 |
表2海拔高度與真空度換算關系
|
真空度/MPa |
海拔高度/m |
|
0.1013 |
0 |
|
0.0990 |
200 |
|
0.0968 |
400 |
|
0.0957 |
500 |
|
0.0902 |
1000 |
|
0.0846 |
1500 |
|
0.07908 |
2000 |

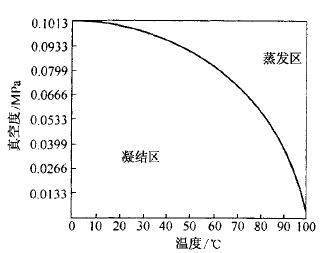

圖3 水的飽和曲線
（5）使用油液濾油機的好處：
1） 延長油液使用壽命；
2） 可以收集凈化的油液；
3） 提供設備的可靠性；
4） 提供生產率；
5） 縮短換油周期；
6） 減少油液系統中的腐蝕、磨損；
7） 使用高效油液濾油機可以減少油液處理的次數。
